Опорные ролики. Ролики с цапфой.

Опорные ролики. Ролики с цапфой.

Подшипники – опорные ролики, которые являются подшипниками качения имеющими особенно толстостенное наружное кольцо, могут выдерживать как тяжелые, так и ударные нагрузки.

Подшипники – опорные ролики основаны как на шариковых подшипниках, так и на цилиндрических роликовых подшипниках. Из-за большого разнообразия конструкции, они подходят для большинства разновидностей условий работы.

Линейка подшипников – опорных роликов SKF включает в себя:

- направляющие опорные ролики
- опорные ролики высокой грузоподъемности
- опорные ролики с цапфой

Направляющие опорные ролики

Направляющие опорные ролики - это шариковые подшипники, которые имеют особенно толстостенное наружное кольцо. Они являются готовыми к монтажу, предварительно смазанными узлами и используются для всех типов роликовых приводов, конвейерных систем, и.т.д. Они доступны в узкой и широкой конструкции с выпуклой рабочей поверхностью. Широкие ролики также могут быть с плоской рабочей поверхностью. Направляющие опорные ролики с выпуклой рабочей поверхностью должны всегда использоваться там, где угловой перекос по отношению к треку может быть ожидаем и напряжения на кромках должны быть сохранены минимальными.

Опорные ролики высокой грузоподъемности

Опорные ролики высокой грузоподъемности это в сущности игольчатые или цилиндрические роликовые подшипники с толстостенным наружным кольцом и выпуклой внешней рабочей поверхностью. Они являются предварительно смазанными готовыми к установке узлами, пригодными для всех типов опорных двигателей, дорожек и конвейерных систем.

Опорные ролики высокой грузоподъемности SKF:
- без бортовых колец.
- с бортовыми кольцами.

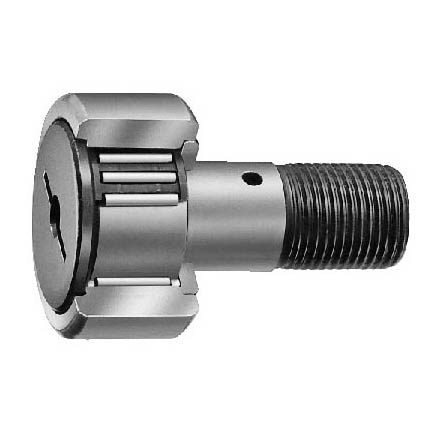

Опорные ролики с цапфой

Опорные ролики с цапфой SKF имеют внутреннее устройство очень похожее на устройство игольчатых или цилиндрических роликовых подшипников. Они характеризуются толстостенным наружным кольцом, которое позволяет им выдерживать ударные нагрузки при уменьшенных деформациях и напряжениях изгиба. Внешняя рабочая поверхность выпукла как обычно. Однако, существуют и опорные ролики с цапфой с цилиндрической (плоской) наружной поверхностью для некоторых областей применения. Вместо внутреннего кольца, эти опорные ролики имеют цапфу с резьбой и могут быть быстро и просто присоединены к соответствующим деталям механизма с помощью шестиугольной гайки.

Осевыми направляющими для внешнего кольца служит внутренний фланец на головке цапфы и напрессованное на цапфу кольцо или роликовые компоненты. Опорные ролики с цапфой являются предварительно смазанными готовыми к установке изделиями, которые подходят для всех типов роликовых приводов, треков и конвейерных систем

Опорные ролики с цапфой SKF существуют в трех вариантах:

– KR design
– NUKR design
– PWKR design

Все три типа опорных роликов с цапфой имеют одинаковые размеры. Разница состоит в их внутреннем устройстве, которое делает их подходящими для различных режимов эксплуатации. Все типы поставляются с концентрическим посадочным местом на цапфе или с эксцентриковой втулкой на цапфе. Эксцентриковая втулка, которая плотно посажена на цапфу, позволяет получить менее строгие допуски для смежных деталей.
