ПРОДАЖА ШАРНИРНЫХ ГОЛОВОК И ШАРНИРНЫХ ПОДШИПНИКОВ

    ЗАО Берг АБ продает со склада и поставляет на заказ любую продукцию FLURO. На складе всегда есть широкий выбор шарнирных подшипников скольжения и шарнирных головок различных исполнений и типоразмеров.
    Для поиска необходимой Вам продукции FLURO Вы можете обратиться к каталогам Fluro или к нашим специалистам.

     При поиске замены имеющихся у Вас шарнирных головок других производителей, (например, отечественные подшипники ШС ) пожалуйста, подготовьте следующую информацию:
- параметры резьбы - размеры, внутренняя или внешняя, левая или правая
- наличие или отсутствие отверстий для подвода смазки
- материал корпуса изделия - сталь или нержавеющая сталь
- описание действующих нагрузок



ШАРНИРНЫЕ ПОДШИПНИКИ И ШАРНИРНЫЕ ГОЛОВКИ: БАЗОВЫЕ СВЕДЕНИЯ

    Шарнирные подшипники скольжения – это стандартизованные машиностроительные компоненты, способные воспринимать радиальные, осевые и комбинированные нагрузки, обладают свойством самоцентрирования и позволяют обеспечивать перемещения сразу в нескольких направлениях.
    Внутреннее шарообразное кольцо имеет выпуклый наружный диаметр, в то время как наружное кольцо соответственно также имеет сферическую поверхность, но уже на внутреннем диаметре.

    На практике такая конструкция подшипника позволяет:
- избежать негативного влияния ошибок монтажа и несоосностей
- избежать негативных последствий деформаций сопрягаемых компонентов
- ликвидировать возможные чрезмерные напряжения в конструкции
- повысить надежность легковесных конструкций
- использовать недорогие сварные конструкции в связи с разумным разнообразием производственных допусков

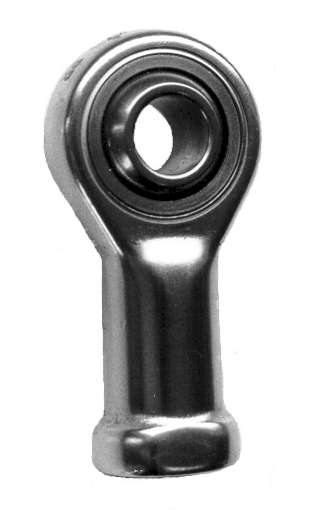

    Шарнирные головки представляют собой шарнирный подшипник скольжения, установленный в ушкообразном корпусе с резьбовым стержнем. Шарнирные головки чаще всего устанавливаются на концах поршневых штоков или вместе с пневмо- и гидроцилиндрами для присоединения их к другим узлам.
    Шарнирные головки и шарнирные подшипники используются для обеспечения свободного перемещения между валом и сопрягаемыми деталями, особенно в случаях, когда перемещения осуществляются не по строго линейным траекториям.


ТЕРМИНЫ

Изделия:
Rod End = шарнирная головка = шарнир = головка шарнирная = шарнирный наконечник = шаровой наконечник
Spherical Plain Bearing = шарнирный подшипник скольжения = шарнирный подшипник = подшипник шарнирный

Элементы конструкции:
Housing = корпус
Insert = вкладыш
Ball = шар
Grease nipple = Lubrication fitting = смазочный ниппель, отверстие для подвода смазки

Разновидности:
Maintenance free = самосмазывающиеся = не требующие обслуживания
Steel on Steel = сталь по стали
With Threaded Bolt = с резьбовым болтом
Sealed version = исполнение с грязезащитными уплотнениями
CETOP = с присоединительными размерами согласно стандартам Европейского комитета по машиностроению, гидро- и пневмоприводам (European Oil Hydraulic and Pneumatic Committee) - специально для пневмоцилиндров
Hydraulic Rod End = гидравлические шарнирные головки

Материалы:
Free-cutting steel = автоматная сталь
Heat-threated steel = закаленная сталь
Bearing steel = подшипниковая сталь
Stainless steel = нержавеющая сталь
PTFE = политетрафторэтилен, тефлон

Технология изготовления:
Hardened = закаленная
Ground = шлифованная
Polished = полированная
Turned = холодная штамповка, запрессовка, обтачивание на токарном станке
Forged = кованая


АССОРТИМЕНТ FLURO

     Производственную программу FLURO составляют шарнирные головки и сферические подшипники К и Е серий, согласно стандарту DIN 648 (новые спецификации для сферических подшипников скольжения: DIN ISO 12240-1 и для головок шарнирных: DIN ISO 12240-4). В программе имеются исполнения из нержавеющей стали, самосмазывающиеся и со смазочными ниппелями. При необходимости существует возможность разработки и производства решений для специальных задач заказчиков.
    В производственную программу шарнирных подшипников FLURO входят серии с присоединительными размерами, идентичными отечественным сериям ШС и Ш. Для подбора точных аналогов шарнирных подшипников отечественного производства, пожалуйста, обращайтесь к нашим специалистам.

    Производственная программа FLURO:
    Шарнирные головки и подшипники сферические, серия К согласно DIN 648 (новые спецификации для сферических подшипников скольжения: DIN ISO 12240-1 и для шарнирных головок: DIN ISO 12240-4):
- самосмазывающиеся
- с отверстиями для подвода смазки
- целиком из нержавеющей стали
- с грязезащитными уплотнениями
- с резьбовым болтом
- с присоединительными размерами согласно CETOP для пневмоцилиндров

    Шарнирные головки и подшипники шарнирные, серия Е (исполнение с узким типом головки) согласно DIN 648 (новые спецификации для сферических подшипников скольжения: DIN ISO 12240-1 и для шарнирных головок: DIN ISO 12240-4):
- самосмазывающиеся
- сталь по стали
- целиком из нержавеющей стали

    Шарнирные головки и сферические подшипники с дюймовыми размерами:
- самосмазывающиеся
- с отверстиями для подвода смазки
- специальные исполнения под заказ

    Шарнирные головки для гидравлических цилиндров
- со внутренней резьбой с отверстиями для крепежных винтов
- с корпусом, допускающим приваривание к установочной поверхности
- специальные исполнения под заказ

     Головки шарнирные и сферические подшипники:
- из спецматериалов и деталей
- по чертежам заказчика

    Стопорные гайки с любым типом резьбы:
- правая или левая резьба
- в исполнении из нержавеющей стали
