Приборы SKF позволяют проводить
диагностику состояния машин и подшипников без их остановки и/или демонтажа,
часто в процессе работы. Это значительоно снижает простой оборудования и
снижает издержки на его ремонт и замену подшипников.
Мониторинг состояния означает проведение диагностики узлов и подшипников
не однократно, а наблюдение за изменением параметров в зависимости от времени.
Ключевыми параметрами, характеризующими состояние узла, являются
- шум работающего узла или подшипника;
- температура;
- скорость вращения;
- вибрация;
- соосность;
- состояние масла;
- состояние подшипников ( в частности, зазоры);
Шума подшипников

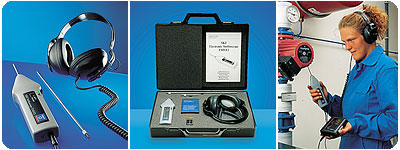

прослушиваются при помощи электронного стетоскопа TMST 2 (см. фото) и может быть записан
на магнитофон. Опытный оператор может легко определить на
слух состояние подшипников и деталей машин.
В комплакт входит демонстрационная аудиокассета с примерами
характерного шума.
Ультразвуковые колебания могут прослушиваться при помощи прибора CMIN 400
(см. фото)
Температура подшипника или узла может быть измерена портативным контактным термометром TMTP 200

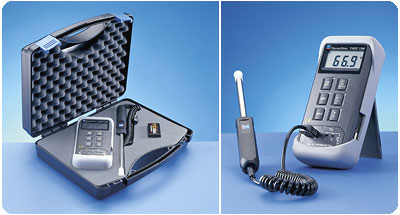

(взрывобезопасное исполнение TMTP 200Ex) (см. фото), двухканальным термометром TMDT 1300,

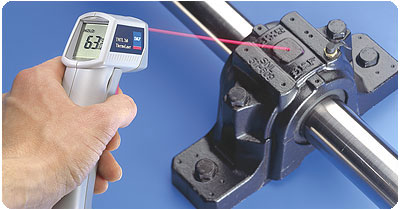

или бесконтактным термометрами TMTL 260 (см. фото), CMSS 2020 (см. фото).

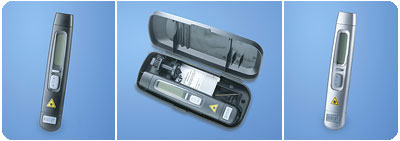

Скорость вращения измеряется тахометром TMRT 1 (см. фото), который позволяет проводить контактные и бесконтактные
измерения скорости врещения или линейной скорости. Взрывобезопасное исполнение TMRT 1Ex.
Вибрация может быть измерена вибродатчиками или самым простейшим образом - виброручкой CMVP 50.

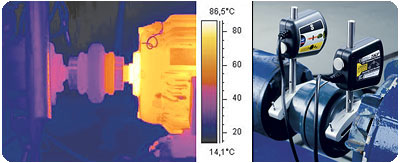

Соосность контролируется приборами для выверки соосности валов TMEA 2 (см. фото), TMEA 1P/2.5(с термопринтером),
TMEA 1PEx (взрывобезопасное исполнение). Для клиноременных передач используется система TMEB 1.
Состояние масла и его изменение в процессе эксплуатации контролируется прибором TMEH 1 (см. фото).
Зазоры могут быть легко измерены при помощи калиброванных щупов SKF 729865.

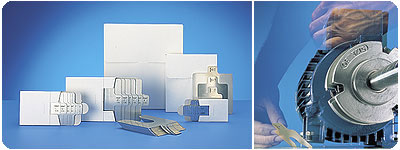

Для установки машин в правильном положении служат калиброванные пластины TMAS (см. фото).
Приборы поставляются раздельно или в составе специальных наборов CMPK 70, CMPK 210.

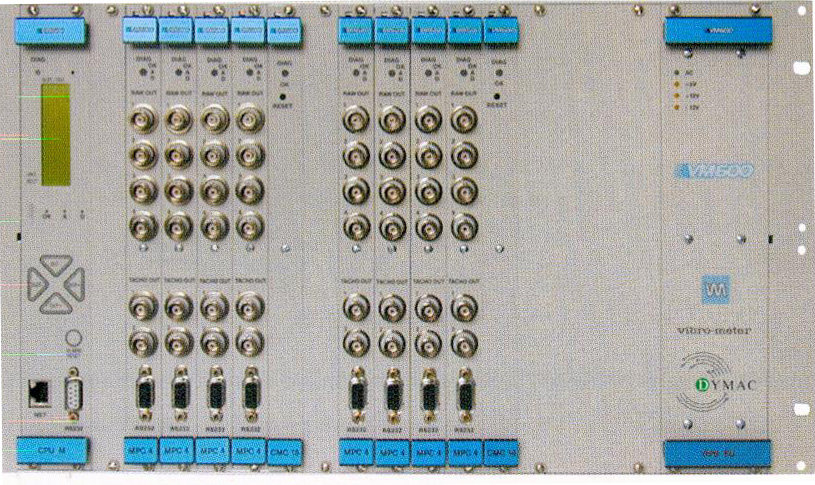

VM600 (см. изображение)
Overview
The VM 600 is a digital, modular, scaleable hardware and software solution for Plant Usage Optimization, providing integrated machinery protection, condition and advanced performance monitoring from a single source.
VM 600 is the most advanced, flexible and configurable system available. Among many innovative features, the signal processing cards can accept any normal transducer (absolute vibration, shaft vibration, displacement, temperature, pressure, etc.) and perform any machinery monitoring function without the need for different sub-modules or hardware adjustments -- the cards are fully software configurable. This simplifies specification, installation and training, while reducing spares stocks and service times.
The VM 600 condition monitoring software is powerful and fully featured, while remaining easy to learn and to use, running under WindowsTMNT/2000, SCO Open ServerTM (Unix) or LinuxTM, on standard networks. Full remote access with multi-level security is available.
For full control over turbomachinery running costs, Vibro-Meter provides VM 600 performance monitoring software. Using data from the VM 600 and other systems, the operator sees the exact condition and performance of his machinery. Advisory functions include maintenance actions required, cost optimization, hot parts life calculation, emmissions tax calculations and more. Performance monitoring is usually applied to gas turbines and the VM 600 software excels in this, while also covering steam turbines, compressors and pumps.
Rack Assembly for VM 600 System - ABE 040; (412KB)
Power Supply - RPS 6U; (356KB)
Machinery Protection Card - MPC 4; (279KB)
Input/Output Card for MPC 4 - IOC 4T; (224KB)
Relay Card for VM 600 Protection System - RLC 16; (185KB)
Configuration Software - MPS 1; (478KB)
Central Processing Unit (CPU) - CPU M; (206KB)
Condition Monitoring Card - CMC 16; (262KB)
Input/Output Card for CMC 16 - IOC 16T; (261KB)
DC-DC Converter - APF 195; (306KB)
AC-DC / DC-DC Converter - APF 196; (233KB)
