Подшипники Kaydon в терминалах лазерной связи в дронах и вертолетах

Подшипники Kaydon в терминалах лазерной связи в дронах и вертолетах До недавнего времени, передача изображений аэросъемки в реальном времени осуществлялось по микроволновой связи, которая подвержена физическим и нормативно-правовым ограничениям, что ограничивало скорость передачи данных. «Современные камеры для аэрофотосъемки генерируют много данных», - говорит Маркус Кнапек, генеральный директор ViaLight Communications GmbH. «Если отснятые фотографии нужно передать для анализа на наземную станцию пока самолет еще в воздухе, связь часто является узким местом».

Компания ViaLight разрабатывает коммуникационные решения, которые делают возможным передачу огромного количества данных с неба. Решения компании более компактные и более мощные, чем обычные беспроводные устройства, также их трудно перехватить, что делает их идеальным решением для разведки, военных нужд, телекоммуникаций, науки и кинопроизводства.

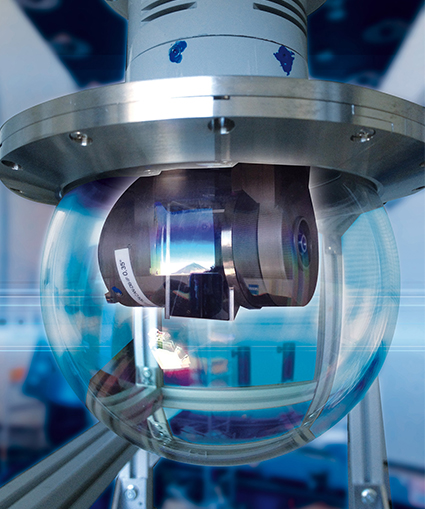

ViaLight's MLT-20 - это микротерминал лазерной связи, он очень компактный, его вес от 5 до 8 кг, оптимизирован для динамических характеристик подвижных, подверженных высоким вибрациям аэроплатформ, таких как дроны и вертолеты. MLT-20 снабжен инновационным механизмом выравнивания, который потребляет мало энергии и эффективно рассеивает тепло. Терминал передает данные со скоростью 10 Гбит/с на расстояние до 50 км.

Строгие требования к конструкции подшипника

Так как терминал лазерной связи должен отслеживать наземную станцию чтобы осуществлять передачу данных, механизм выравнивания снабжен двухосевым механизмом наклона с прямыми приводами. Чтобы обеспечить оптимальную передачу лазерных лучей, механизм выравнивания должен работать с чрезвычайно высокой степенью точности. Это может быть достигнуто исключением нелинейного трения в системе насколько это возможно.

Для работы осей выравнивающей системы, мы хотели найти шариковый подшипник, который мог бы соответствовать строгим требованиям,» - говорит Маркус Кнапек из ViaLight. «Наиболее важными характеристиками были очень большая точность и скорость, низкое трение, небольшие размеры и малый вес».

В компании выбрали подшипник Ultra-Slim® производства Kaydon (бренд принадлежит SKF). «Благодаря этим специальным подшипникам мы смогли значительно улучшить точность системы выравнивания», говорит Кнапек. «Это подтверждается строгими испытаниями на практике, такими как недавнее, проведенное на Канарах, в течение которого лазерные лучи передавались на большие расстояния, до 145 км.» Дистанция 145 км была выбрана неслучайно: это примерное расстояние, которое лазерный луч должен преодолеть до земли из космоса.

Подшипники Ultra-Slim обеспечивают выдающиеся характеристики

Уникальность подшипников Ultra-Slim в том, что в основе каждой серии сечение, которое остается постоянным даже если меняется диаметр отверстия подшипника. Таким образом, они обеспечивают компактную, легкую конструкцию, при этом позволяя валу или кабелям проходить в отверстие. Экстремально тонкостенные подшипники обеспечивают выдающиеся характеристики при диаметрах от 35 до 170 мм и толщине сечения только от 2,5 до 3 мм.

На лазерных терминалах ViaLight используются нержавеющие тонкостенные подшипники Ultra-Slim размером 60x66x2,5 мм.

«Нержавеющая сталь - это хороший выбор, когда одновременно требуется высокая точность и защита от коррозии, как в случае ViaLight», - говорит Ульрих Шрос, менеджер Rodriguez. «Типичные области применения тонкостенных подшипников - это космос, полупроводники, медицинские технологии.»
