Конструкция сопряженных деталей опорных роликов

Склад подшипников:
- 2748 типоразмеров,
- 57 746 штуки
Счет моментально.

Оси

опорные ролики
Внутреннее неподвижное кольцо подшипников – опорных роликов, практически всегда, постоянно нагружено. Чтобы внутреннее кольцо легко демонтировалось, необходимо, чтобы вал или ось имели посадочную поверхность с допуском g6, а если же необходима более плотная посадка, то j6.

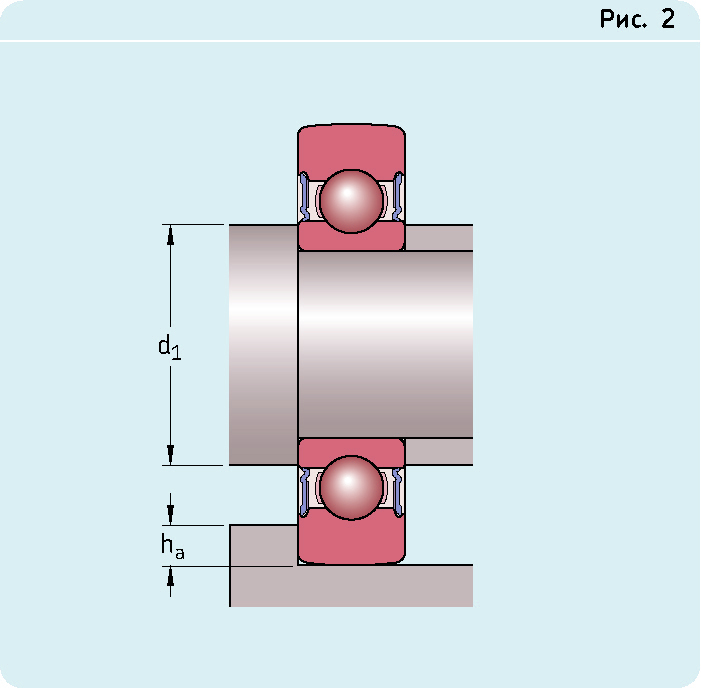

Если на подшипники – опорные ролики воздействуют высокие осевые нагрузки, то, в соответствии с рекомендации компании SKF, необходимо обеспечит опору для всей боковой площади внутреннего кольца (см. рис. 2).

Диаметры опорной поверхности и внутреннего кольца подшипника (d1) должны соответствовать друг другу.

Направляющие борта
Чтобы уплотнения наружных колец не повреждались, высота направляющего борта ha для кулачков и рельсов (см. рис. 2) должна иметь определенную величину, максимальный размер которой вычисляется по формуле:

ha=0,5(D-D1)

В таблице подшипников обозначены размеры наружного кольца (D1 и D2).

Смазывание
Смазка для однорядных шарикоподшипников – опорных роликов не требуется, т.к. они уже смазаны на весь период эксплуатации. Основа такой смазки – литиевое масло, имеющее класс консистенции NLGI 3. Рабочий температурный диапазон таких смазок лежит в пределах от -30 до +120°С. Базовое масло при 40°С имеет вязкость 98 мм2/с, а при 100°С – 9,4 мм2/с.
